ETUDE / RéSERVOIR DE STOCKAGE : TANK

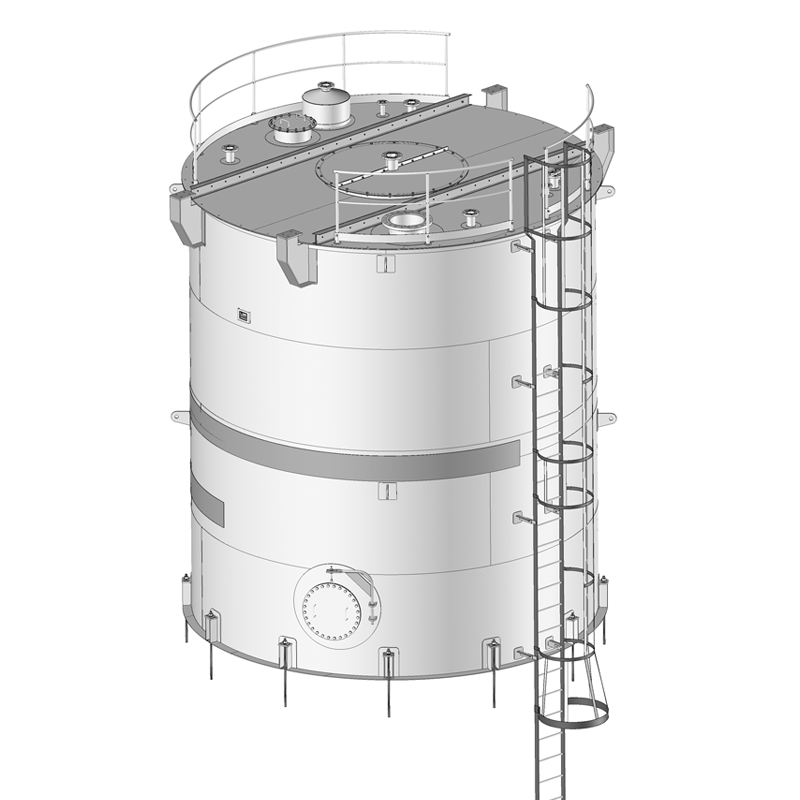

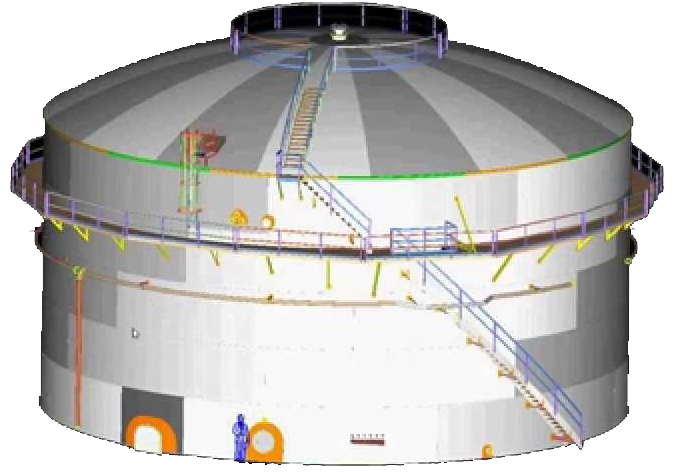

Tank à toit ouvert	Tank à toit conique	Tank à toit plat	Tank à toit bombé

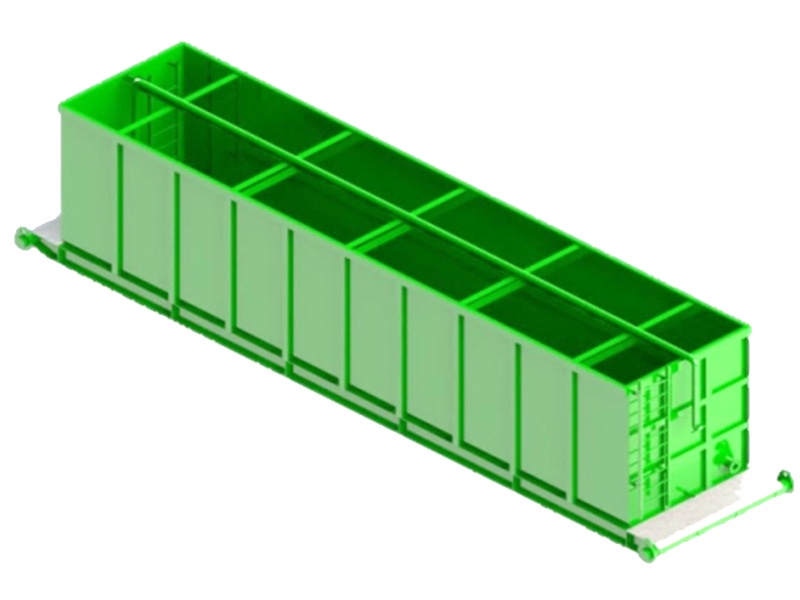

Tank transportable	Tank à toit ferme et écran flottant		Tank à toit ouvert et écran flottant



Phase 1: Préparation du fiche de donnée de calcul Visite sur chantier, relevée de l’existant et mesure topographique. Détermination du sur épaisseur de corrosion. Détermination des encombrements et des orientations existantes. Relevée de la connexion et des lignes existantes. Détermination et compréhension des processus (pression, produits, température, …).
Préparartion du fiche de données de calcul

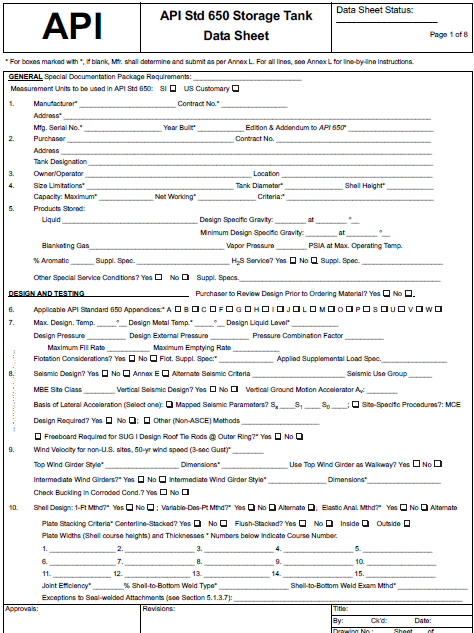

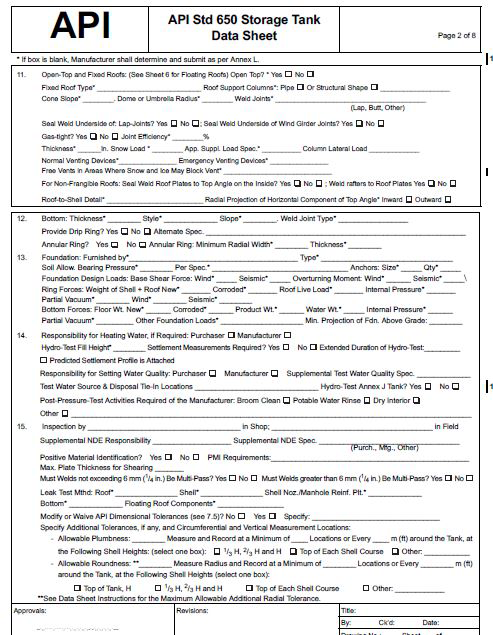

Design Data Sheet

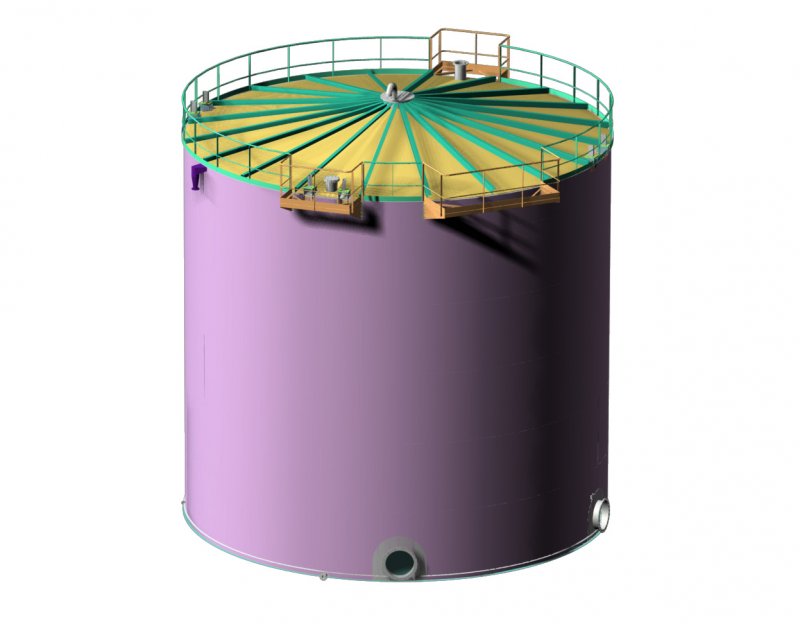

Phase 2: Préparation du modèle 3D

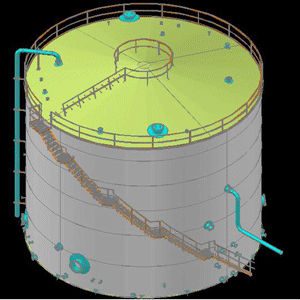

	Conception et dessin du modèle 3D. Vérification des exigences normatives et réglementaire. Vérifications des exigences du client. Vérification des exigences de fonctionnement et du processus. Vérification de la faisabilité de fabrication et de montage. Vérification des coûts de fabrication (limite).

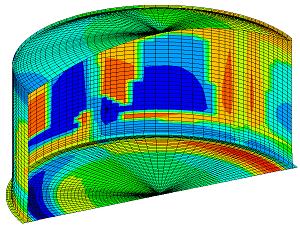

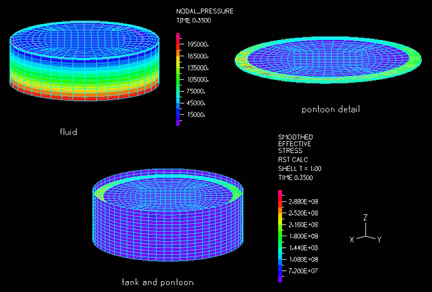

Phase 3: Calcul mécanique de la conception et vérification des contraintes
	Détermination des charges selon le code de construction requis. Détermination des combinaisons des charges. Applications des charges pour chaque cas. Vérification des contraintes. Vérification de l’état de déformation. Vérification de l’état de de déplacement. Etude de fatigue.

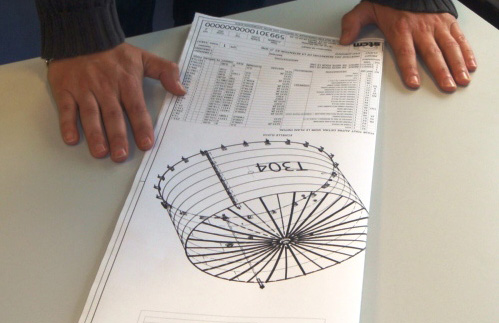

	Note de calcul mécanique finale
	Modèle 3D en version finale
	Plan d’arrangement général



Phase 4: Préparation du dossier du projet
	Liste des matières à achetés. Spécification d’achat. Spécification des travaux d’exécution (civil – structure - …) Plans de fabrication. Spécification de soudage. Spécification d’inspection et de contrôle (ITP…). Spécification de test. Spécification de revêtement et de montage.



API 650: Welded tank for oil storage. API 620: Design and construction of large welded Low-Pressure Storage Tanks. CODRESS: Code de construction des réservoirs de stockage cylindriques verticaux. EN14015: Specification for the design and manufacture of site built, vertical, cylindrical, flat-bottomed, above ground, welded, steel tanks for the storage of liquids at ambient temperature and above
